全效电能质量柜是由晶闸管（TSC）投切滤波补偿模块、SVG模块和有源滤波器有机组合在一起的可快速、连续光滑调节电力系统无功功率并且可以进行谐波治理的新型综合补偿装置，解决了传统无功补偿精度不够、谐波滤除效果差及纯SVG、APF进行无功及谐波电流补偿成本过高的问题，具有投切无涌流、响应速度快、滤波效果好的特点，是低压动态无功补偿兼谐波治理的性价比较高的设备。

该装置一方面通过有源滤波器APF来滤除谐波，另一方面SVG模块可以代替普通补偿装置小步长容量的支路（可精确到1KVAR）,由于SVG可连续输出无功功率，配合TSC晶闸管投切滤波补偿模块后就能消除原有的输出台阶误差（断续补偿）。整机容量可快速连续输出，达到提高补偿精度的目的，因此在本机容量足够的情况下既可实现全程高功率因数的效果又能进行有源滤波。 装置并联在整个供电系统中，通过互感器采集信号，根据电网中负载功率因数及谐波含量的变化控制内部的动态无功补偿模块、SVG模块与有源滤波模块对系统进行无功补偿及有源滤波，达到补偿无功、谐波治理、三相不平衡矫正的目的。

应用领域:

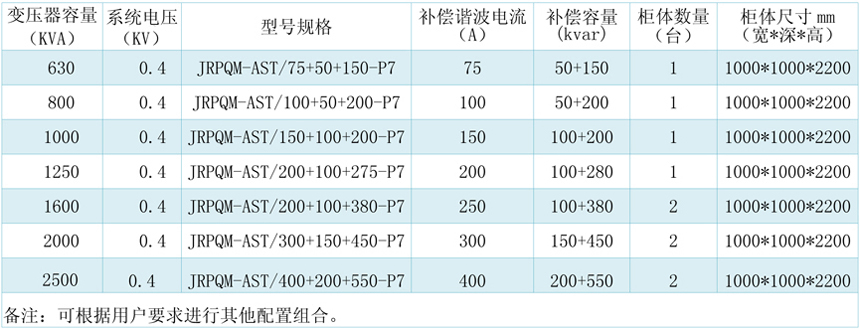

JRPQM系列全功能电能质量柜主要应用于需要无功补偿和有源滤波器的场合，也可根据实际情况选择对应的参数容量。

JRPQM系列全功能电能质量柜主要应用于负荷变化较频繁场合（如吊机、冲压机、焊接车间等）

JRPQM系列全功能电能质量柜广泛应用于工业、商业和机关团体的配电网中，如：电信电源系统、证券交易供电系统、机场或港口备用电源、医疗成像系统、高层建筑、UPS和发电机组、电力系统、精密电子企业、电解电镀企业、石化企业等。

● 输出的无功功率可在整机容量范围内连续调节;

● 功率因数可达到全程为0.99（总补偿容量足够的情况下）;

● APF有源滤波器支路除实现滤除谐波;

● SVG模块可以连续输出无功功率;

● APF有源滤波器支路可以工作在三相四线模式，补偿不平衡的无功;

● APF有源滤波器采用逆变双重化技术，可以减少纹波电流;

● TSC投切滤波补偿模块采用无暂态投切技术，投入时无涌流;

● 整机配置10英寸控制屏，实时监控各模块状态;

● 动态响应时间≤20mS - APF有源滤波器采用低损耗微晶合金磁芯电抗器，噪声低，效率高;

● 有源部分采用光纤驱动，晶闸管采用光电隔离触发技术，安全、可靠、抗干扰能力强;

● 严格散热设计，确保系统运行安全可靠;

● 采用多重软、硬件抗干扰措施，抗干扰能力强，工作可靠 - 具有自检功能和过压保护、过流保护等多种硬件保护功能，确保设备的稳定可靠运行;

● 数字化控制和参数设置，采用7英寸触摸屏中英文切换显示，具有波形显示、谐波含量显示及事件记录等功能;

● 自动检测系统电压、电流、有功、无功和补偿前、补偿后系统功率因数;

● 具有RS485接口，标准MODBUS通讯协议，计算机远程监控。
